產品介紹

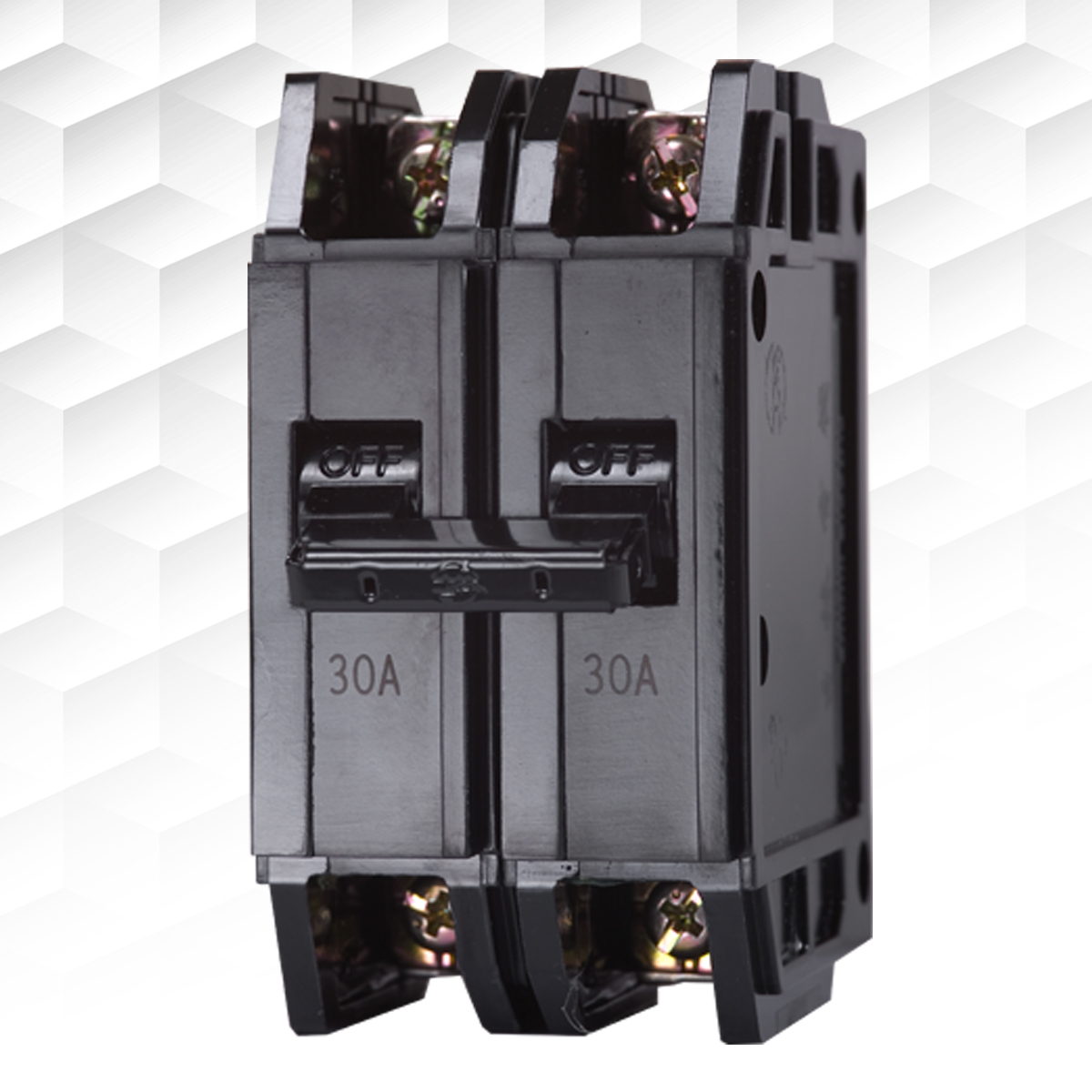

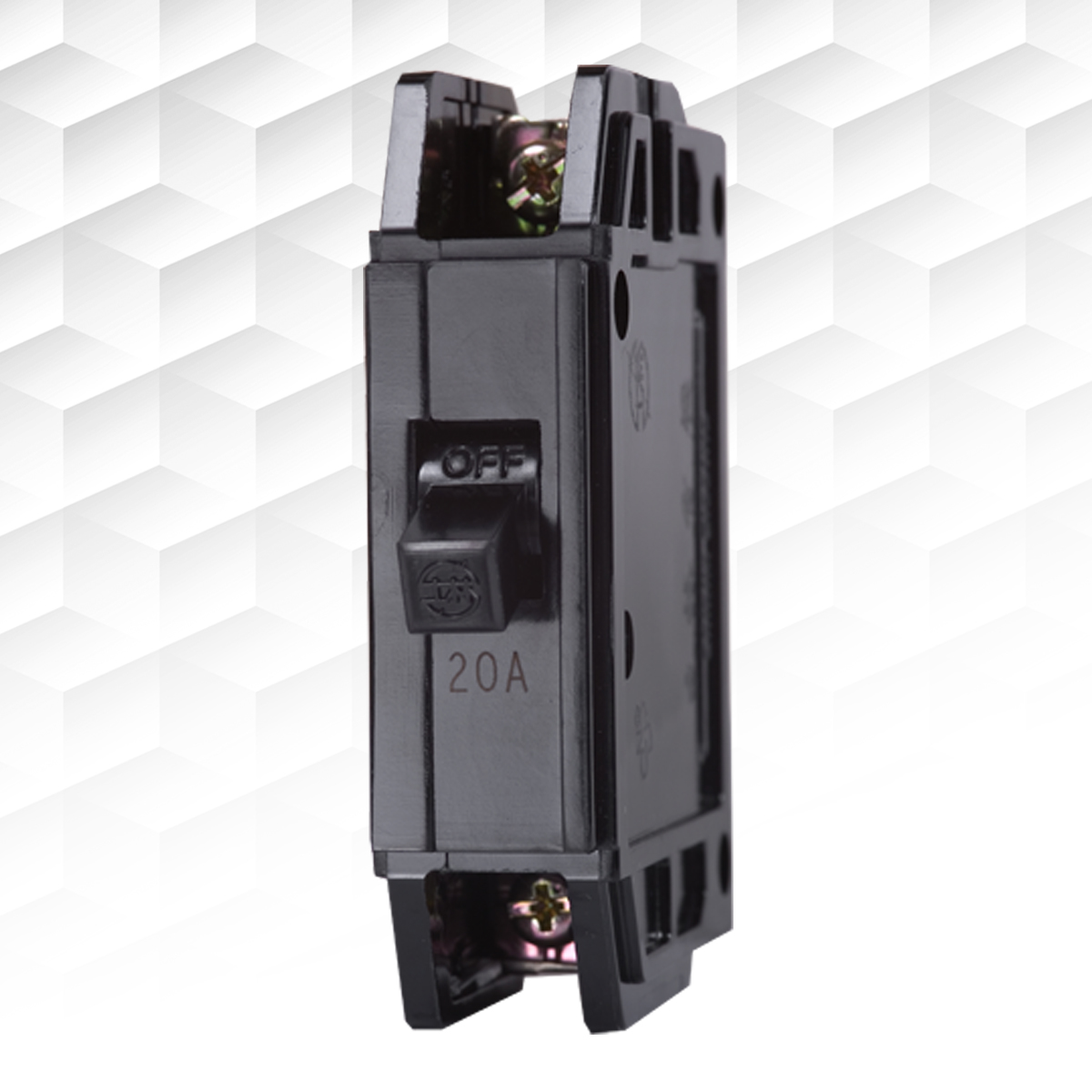

BH過負載/短路保護(分電盤用)
熱動電磁式
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：460V
額定電壓Ue：110~220V
額定電流：10.15.20.30.40.50.60.75.100A
極數: 1P 2P 3P
啟斷容量:
Icu：
1P 110V/ 5kA (sym)
2P 220V/ 5kA (sym)
3P 220V/ 5kA (sym)
Ics = 50% Icu

檔案下載

類別

類別	檔案說明
曲線圖	BH全系列跳脫曲線圖(10~50A)(38.19 KB)
曲線圖	BH全系列跳脫曲線圖(60~100A)(30.44 KB)
產品認證書	BH無熔線斷路器全系列標檢局BSMI(20270112有效)(420.82 KB)
尺寸圖	BH 1_2_3P 尺寸圖_PDF(49.85 KB)
尺寸圖	BH 1_2_3P 尺寸圖_DWG(75.66 KB)
宣告書	BH RoHS限用物質含有情況標示(144.99 KB)
宣告書	BH-KL-RoHS限用物質含有情況標示(144.99 KB)
電子型錄	NF,BH無熔線斷路器, NV,NVB漏電斷路器型錄(精簡版)(2024.04)(3.9 MB)
電子型錄	NF,BH無熔線斷路器, NV,NVB漏電斷路器型錄(完整版)202211(6.06 MB)
